1.用途及使用范圍

本儀器是水文測驗儀器，供河流、湖泊、水庫、徑流試驗站等測量40米以內的任意深度的水溫，測量范圍在-2℃至+40℃之間。也可作檢測河、湖、庫區水質污染取樣之用。

2.主要規格

儀器全長：374mm

儀器重量：1.5kg

盛水筒外徑：98mm

盛水筒容水量：約0.5公升

阻力盤直徑：150mm

儀器誤差：±0.2℃

    工作水深：0.5-40m

3.儀器結構及工作原理

儀器由感應部件和盛水筒部件組成。

感應部件包括：水銀溫度計、固定圈、固定管和拉繩螺帽。

水銀溫度計用彈性的固定圈固定在固定管內，固定管與盛水筒旋緊，使溫度計的感應部分位于盛水筒中間位置。固定管上旋有拉繩螺帽，螺帽上有一通孔，供吊掛儀器用。

盛水筒部件由上、下活門和盛水筒、進水口等件組成。盛水筒系用工程塑料注塑成型，溫度計感應頭插在筒的中央。筒的上端為擋水板，短支柱和固定板組成上活門。下端為活門板，中心軸與一直徑為150毫米的阻力盤組成下活門。

當儀器放入水中以及下降時，由于水的浮力和相對運動阻力的作用，盛水筒的上下活門同時開啟。隨著儀器下降，不同深度的水通過盛水筒。當儀器下降到預定深度停止下降時，上、下活門自動將盛水筒關閉，這時盛水筒中就裝滿了所測深度的水樣。在儀器上提時，利用水的阻力將盛水筒牢牢地封閉，筒內的水樣和筒外的水不發生交換。儀器提出水面后，即可通過溫度計讀出筒中水樣的溫度。儀器阻力盤的作用是加大運動阻力，使活門能在儀器下降時充分開啟，上提時牢牢關閉。

4.使用方法

將繩索的一端穿過拉繩螺帽上的通孔扣緊，在繩索上標注深度記號。注意儀器的入水深度是以盛水筒上端的擋水板位置為零點起算。

儀器入水前，要將儀器各聯結部分檢查一遍，并用護套將溫度計玻璃管護住，以免碰撞損壞，然后將儀器放入水中。為保證儀器測溫準確，要求在儀器下降到距預定測點1～1.5米時，加快儀器的下降速度（此時不得小于0.5米/秒），以保證儀器的上、下活門能充分開啟。儀器下降到預定的深度并停留1～2分鐘后即可上提，在上提時盡量使儀器勻速上升，避免中途停頓，以防筒內的水樣和筒外的水發生交換。儀器提出水面后應抓緊時間觀讀，讀到的溫度值即為所測深度的水溫。

5.儀器的維護與保養

①本儀器不使用時要放在干燥處，避免與酸性及揮發性物質接觸。

②儀器使用后要沖洗擦干，以防生銹。

③溫度計不要隨便從固定管中取出，以免損壞。

6.儀器的備用件和附件

①水銀溫度計：1支

②固定圈：10個(裝備用溫度計兩個，其余內徑分別為φ6,φ6.5,φ7,φ7.5，每種規格各兩個)

③說明書、檢驗合格證各1份。

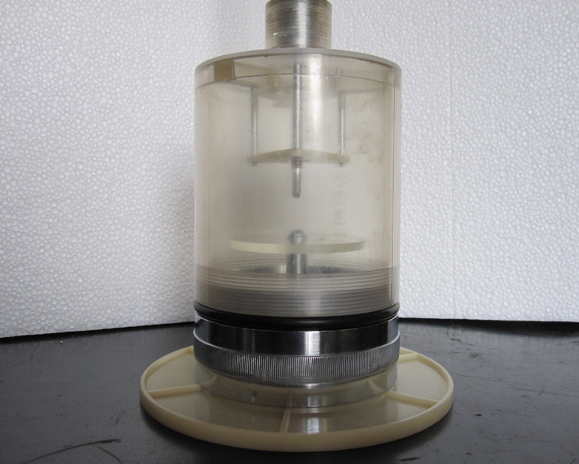

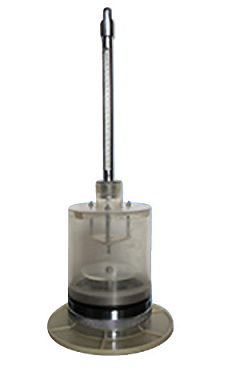

7.產品圖片
