1.產品介紹

橋用測流架是用于測流橋上人工測量水文數據的測流裝置，吊重可達30公斤，橋用測流架可沿測橋欄桿滑動，通過測繩懸吊鉛魚在垂線位置進行測量，適用于流速小于2.0m/s的測流任務，配備通用流速測算儀，適用于國內現有的各種類型流速儀，可以直接顯示流速、流量。它具有重量輕，安裝簡單，操作方便、適應性強，使用安全等特點。

2.使用方法

1）第一步：先將測流架安裝在側橋上，先將上端的導向滑輪放在測橋護欄上，調整固定滑輪使其夾緊測橋護欄，夾緊程度以測流架能在鋼管上順暢滑動為止。將測流設備和配重懸掛在專用線纜上，把線纜中的電纜與流速儀連接，并做好絕緣處理。

2）第二步：把測流架的外伸臂調整到合適位置，操作卷揚機使測流設備放到水面，將計數器清零，然后向下放測繩，到達河底得出水深，計算出所需水深位置，將設備提到測流位置，使用流速測算儀進行數據采集，設定好相關參數，開始測流，測量完一條垂線。

3）第三步，測完一條垂線后，將測流設備提出水面，推動測流架到下一條垂線位置，重復上面的過程，最終完成整個斷面測流。

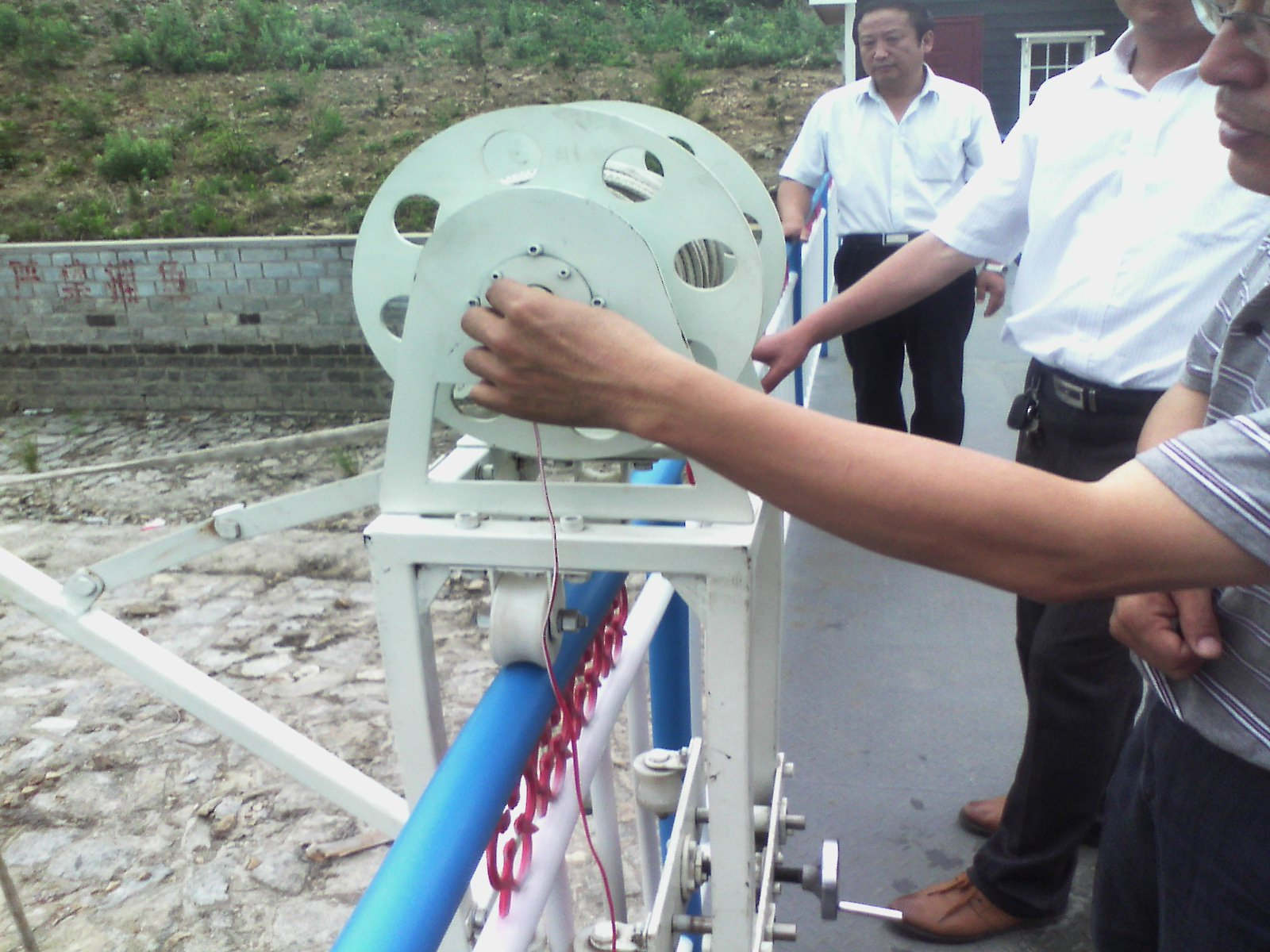

3.產品圖片
